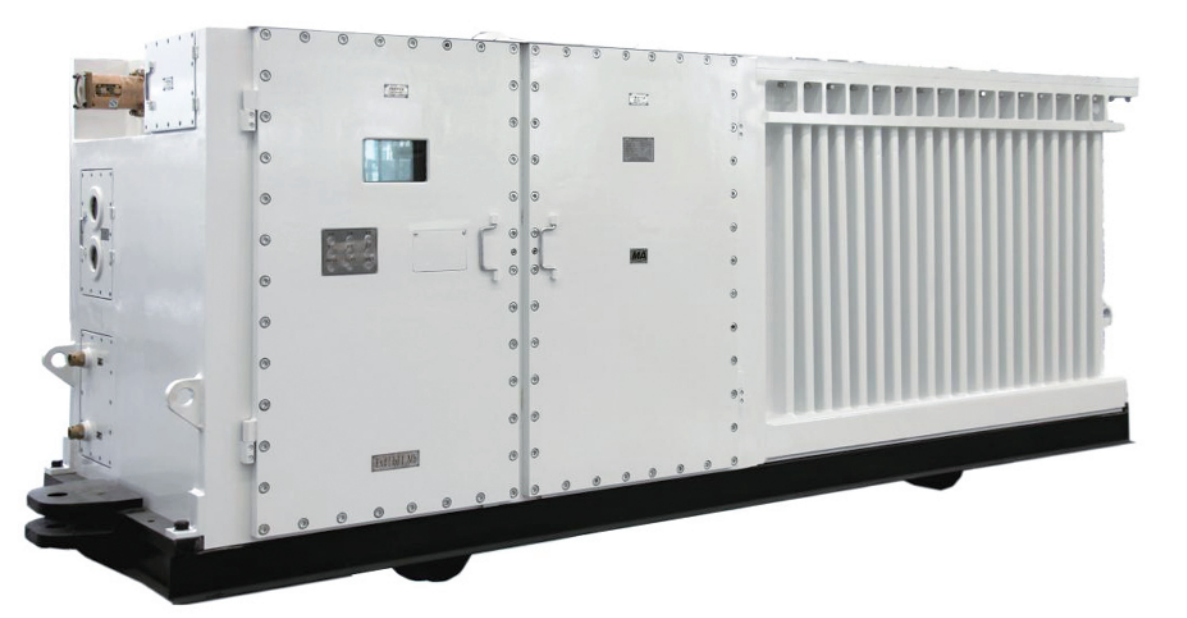

1.BPBJV 系列矿用隔爆兼本质安全型变电变频器

用于驱动矿用 3.3千伏三相异步（永磁同步）电动机，其核心部件均采用 ABB、西门子、英飞凌等国际知名品牌产品，可实现工作面刮板输送机、转载机重载软起动、变速长期运行及多驱动部的功率平衡功能。独一无二的变压器与变频器一体化设计有效减少了设备数量，节省了设备占用空间。

（1）技术特点

    1.直接 10千伏/6千伏输入，0 - 3.3千伏 输出

    2.54脉波整流，对电网侧无干扰

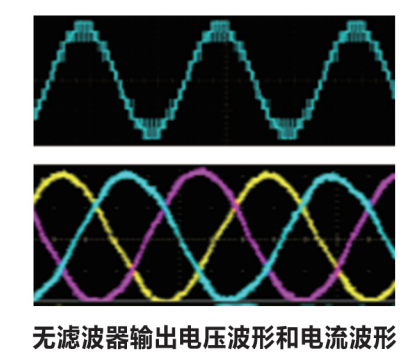

    3.13平逆变输出，完美正弦波，可实现 3000米以上长距离供电

    4.多机功率平衡精度高，有效提高设备功率利用率

    5.运行平稳，延长刮板输送机使用寿命

（2）技术参数

2.永磁半直驱变频一体机

永磁半直驱变频一体机集永磁电机拖动、减速控制、变频控制和数据传输为一体，直接与刮板机驱动部连接，省去联轴器、限矩器等中间环节，减小了传动部体积、提高了设备的运行效率。

采用永磁体隔磁桥连接方式，将传统整数槽分布绕组改为分数槽集中绕组，削弱绕组谐波，提高了绕组系数，将电机整体的转矩密度提升15%以上。

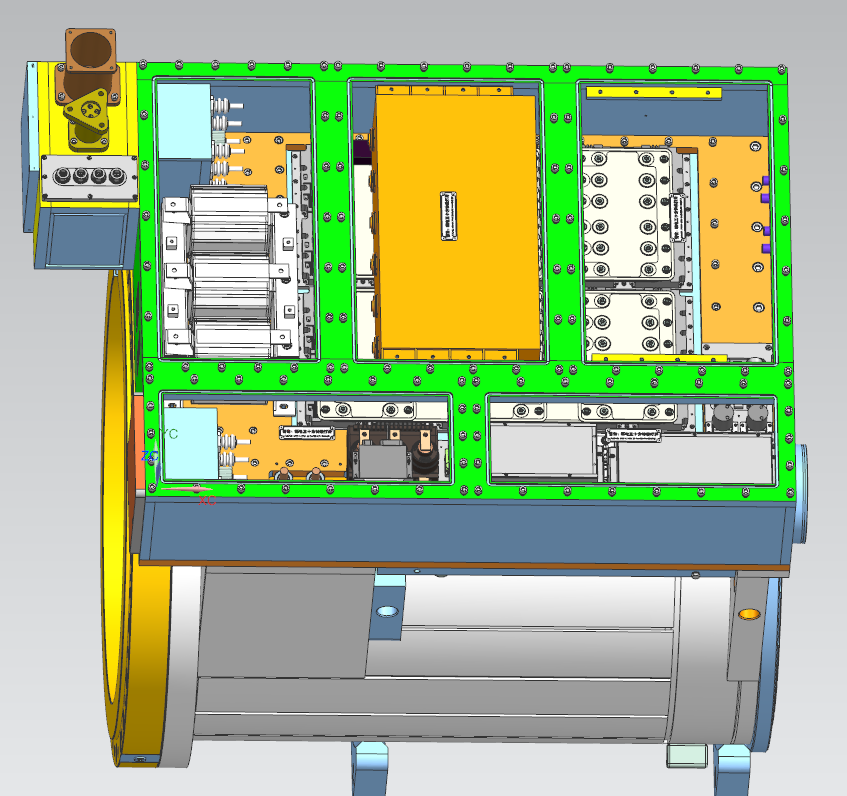

（1）结构设计：充分利用变频部分各单元、检测保护系统、电机和减速机的外形特点、功能特点以及整体布局需求，将各单元设计小型化的同时，将减速机、电动机、变频各单元、监控系统有机的融合成一体。该设计结构紧凑，部件可快速更换，兼备高功率密度、高防护等级、高抗震等级等诸多优点。

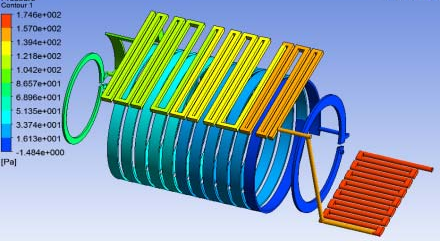

（2）散热设计：采用焊接式轴向折返型水道的结构，机壳中沿轴向均匀分布若干条轴向水道，具有机械结构强，散热均匀的特点。从而建立了高压永磁半直驱一体机绕组、轴承、变频直接水冷一体式散热网络，保证了各部分高效无死区散热。

（3）技术参数
