工作面集控中心将工作面支架电液控制系统、采煤机控制系统、刮板输送机控制系统、工作面供电供液系统、语音通讯控制系统以及视频监控等子系统集成，并通过控制逻辑算法实现工作面智能开采功能。工作面集控中心作为井下与地面数据交换中枢，将井下工作面运行数据上传至地面调度中心，同时将地面调度指令转发至工作面各系统。

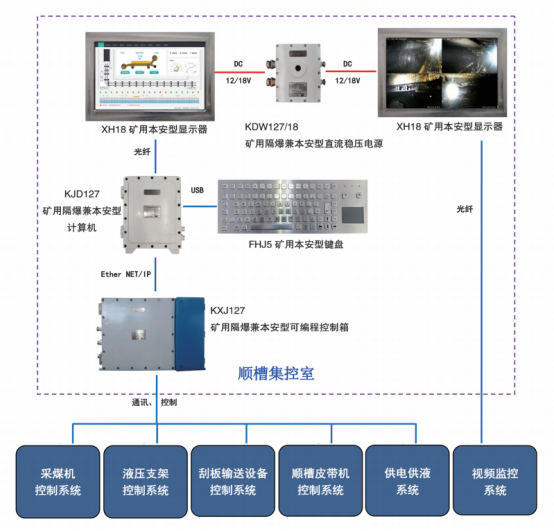

工作面集控中心硬件包括顺槽集控室以及安放其内的隔爆兼本安型计算机、隔爆兼本安型可编程控制箱、本安显示器、隔爆兼本安型直流稳压电源、本安型键盘等设备。

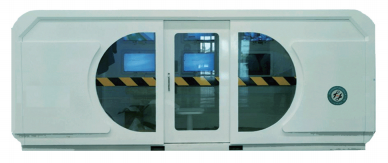

1.顺槽集控室

是工作面集控中心的重要硬件组成部分，是智能开采系统中运算、控制、存储以及人机界面设备的安装平台，也是操作人员实现工作面自动化采煤的核心操作区域。

2.隔爆兼本安型可编程控制箱

将工作面设备及子系统汇集并传给防爆计算机。

输入电源：交流127伏（75%-110%）

控制器：工控机 PLC

对外接口：15 个 RS485，2 个 CAN，2 个 EtherNet/IP

外形尺寸 长×宽×高(毫米)：833×302×488

3.矿用隔爆兼本安型计算机

是煤矿井下自动化工作面控制、管理和存储核心。

输入电源：交流127伏（75%-110%）

系统配置：1 或 2 台工业计算机，Windows 7 系统，160GB 固态硬盘

对外接口：2 路串口，5 个 EtherNet/IP，2 路光纤转换接口

外形尺寸 长×宽×高 (毫米)：346×230×466

重量 (千克)：69

4.矿用本安型显示器

与防爆计算机和视频系统构成集控中心的人机界面。

XH18 矿用本安型显示器

屏幕尺寸：22 吋

输入电源：直流12伏、直流18伏

对外接口：直流12伏/直流18伏 本安电源快插接口，光纤快速接口

外形尺寸 长×宽×高(毫米)：563×357×78

重量 (千克)：16.3

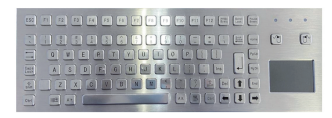

5.矿用本安型键盘

作为井下监控设备和防爆计算机的输入设备配套使用。

PHJ5 矿用本安型键盘

供电电源：直流5伏

接口：USB

外形尺寸 长×宽×高 (毫米)：401×143×30

重量 (千克)：2

6.矿用隔爆兼本安型直流稳压电源

可为各种设备提供稳定的电源输出。

KDW127/18 矿用隔爆兼本安型直流稳压电源

输入电源：交流127伏（75%-110%）

输出电源：直流12伏≤1500毫安，直流18伏≤1000毫安

外形尺寸 长×宽×高 (毫米)：398×292×150

重量 (千克)：23
